深圳市奔聯電子

高端滑環領導者

滑環解決方案提供商

服務熱線:0755-29702760/29702762
首頁>產品中心>微型過孔滑環

微型過孔滑環

產品類型:微型過孔滑環 產品型號:PSR-F15-24
PSR-F15-24型是微型過孔導電滑環中的一款,內徑15mm 并可提供12路,24路傳輸電路,2A/路傳輸電源及信號,采用90度V型槽設計,低力矩,低損耗,低電氣噪音,電滑環接觸材料使用金,彩色耐高溫導線簡化電氣連接,領先同類滑環。并有多款外型樣式可共選擇,或可根據客戶需求定制外型;也可與光纖滑環組合使用,傳輸高速數字信號....
  • 性能

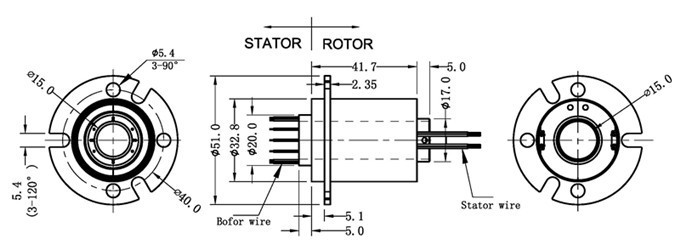

  • 尺寸圖
  • 特征
  • 安裝方法

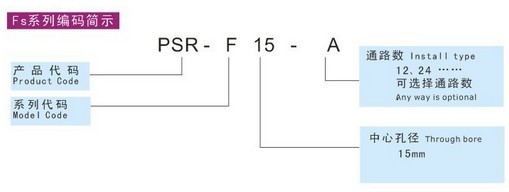

  • 訂貨號
  • 下載

電氣性能

可選項

通路數

24

可裝配法蘭盤

額定電壓

240VAC

導線出口方向、長度可選

額定電流

2A/路, 并聯支持5A、10A

支持更多通路數

絕緣電阻

1000MΩ@500 VDC

支持更高額定電流和額定電壓

耐壓

600VDC@50Hz

可選更高轉速:1000轉/分鐘、2500轉/分鐘、5000轉/分鐘等

電氣噪音

10mΩ@6VDC,50mA,5Rpm

機械性能

環境性能

過孔直徑

15mm

工作溫度

-40~+80

轉速

300轉/分鐘

儲存溫度

-45~+85

扭矩

0.01N.cm

機械振動

MIL-SID-810E

防護等級

IP54(可選IP68)

環境濕度

60%

導線規格

12AWG#28 Teflon高溫線

CE Certified

YES

接觸材料

貴金屬

環保認證

Lead Free, RoHS compliant

使用壽命

3000萬轉

*滑環壽命由滑環工作轉速,工作環境和工作溫度等決定






 ¤ 特性


  • 緊湊設計,小體積,滿足苛刻空間需求
  • 模塊化設計,滿足更高電流,轉速,外形等需求
  • 多樣化外形,支持更多安裝要求
  • 支持電源、數據信號及高速數字信號混合傳輸
  • 精密組件,滿足超長壽命需求
  • 電滑環可和光纖滑環、高頻滑環組合
¤ 運用領域


1.工業機器:

   加工中心、繞線機、端面加工機

2. 旋轉工作臺

   電池機械、灌裝機、吹瓶機、旋轉印刷機

3.電纜卷筒

   港口機械、重型吊臂、工程機械、塔臺

4.試驗設備

   離心測試臺、分離機

5.機器人

   包裝設備、堆垛機、工藝控制設備、緊急照明設備

6.展覽/顯示設備

   汽車展臺、旋轉門、產品展臺、旋轉餐廳

7.醫療設備

   無影手術燈


¤安裝說明


1. 安裝導電環
    將導電環固定在轉動軸上: 將導電環穿過轉動軸


主軸安裝部分:(結合圖紙使用)
A. 把滑環安裝在需要的位置并把配套的螺絲朝徑向鎖緊。最大力矩25 lb-in(不能超過)。
B. 把導線排好并做必要的連接,需防止導線妨礙滑環的自由旋轉,不能壓迫導線以至導線折彎,否則最終將導致導線折斷而引起的事故

外殼安裝部分:
A. 主體端面上有止轉片用螺絲使滑環定子與設備固定部分相連。
B. 把導線排好并做必要的連接,需防止導線妨礙滑環的自由旋轉。、
C. 在鎖緊螺絲前,請先轉動導電環,讓導電環自動找正轉軸中心后,再鎖緊螺絲。


警示:
         因為滑環和客戶具體應用之間可能存在機械誤差,不推薦在滑環兩頭強行緊固安裝(例如鎖死定子或轉子以至在旋轉時無間隙),否則可能導致過早損傷滑環。

注意事項:
   1.裝配時保持滑環主體部分與轉動軸緊密相連,
   2.固定部分螺母不松動,
   3.定子線遠離轉動軸,轉子線遠離固定部分,以免在旋轉中刮傷導線;
